CTLP型(气压作动型单一位置型)扭矩限制器

产品特点：
1、用遥控器来设定扭矩，
2、起动转矩和运转转矩自动化
3、转矩调整范围广泛。转矩无级差，持有1:7的广泛调整范围
4、放开转矩精度，应答性高
5、新颖的单一位置机构，自动复位
6、使用寿命长，无需维修
7、使用行业：印刷机械、包装机、罐成型机、旋转台驱动装置、搬送装置、一般产业机械
8、安装事项：详见PDF “气动离合器&制动器”P46页

产品介绍
产品参数
应用案例

资料下载

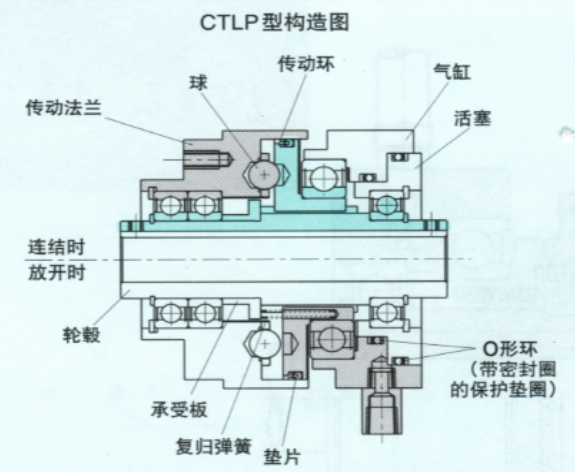

结构特点：

由于空气压的作用，传动环的球袋和传动法兰盘上的球在固定位置连结。

超负荷发生时，球就从球袋中脱落，只有阻滞转矩存在，气缸的移动由极限开关检出并发出信号

如排空气，就切断负荷和动力

气动离合器	静摩擦扭（N.m）	主要尺寸（mm)
型号	0.6MPa 时	内径 A	外径 B	离合器全长 C	转数极限 r/min	重量 kg
CTLP 10	98	20	116	134	1200	8.5
CTLP 25	235	30	129	136	1100	10.2
CTLP 50	450	40	154	155	950	16
CTLP 70	685	45	167	164	650	20.5
CTLP 120	1175	50	192	176	500	31.5
CTLP 170	1715	55	211	197	500	41.5
CTLP 320	3130	70	241	239	330	64
