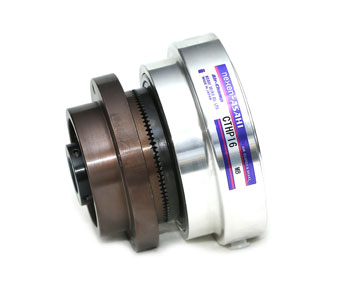

CTHP型齿轮型离合器

产品特点
1. 由齿轮咬合传达转矩，无滑脱，传达巨大转矩。高转矩，不滑脱
2. 传达转矩基本为定值。
3. 一体化构造，组装简单。
4. 优越的应答性，瞬间完成连结或断开，齿轮飞转无损伤，寿命长。
5. 气压作动，和电磁式比较，可以实现高速旋转时连结。
6. 不管湿式、干式，均可使用。

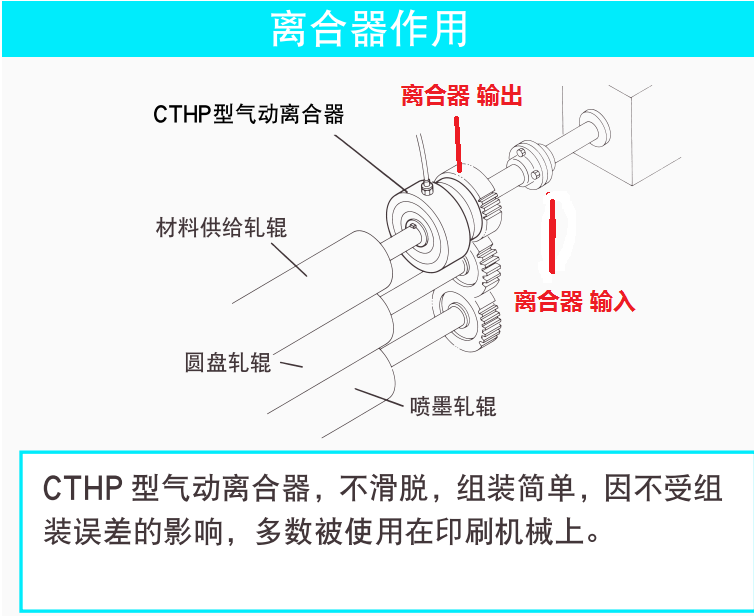

7、使用行业：印刷机械、包装机、压延机、上胶机、纸加工机、罐成型机
8、安装事项：详见PDF “气动离合器&制动器”P41页

产品介绍
产品参数
应用案例

资料下载

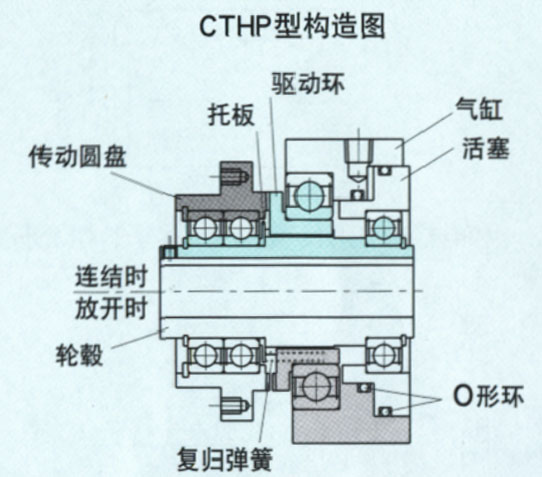

结构特点：

CTHP型为齿轮型离合器由2枚全周齿轮的圆盘在空气压作用下咬合，不滑脱，确实连结

CTHP型气动离合器参数表
气动离合器	静摩擦扭（N.m）	主要尺寸（mm)
型号	0.6MPa 时	内径 A	外径 B	离合器全长 C	转数极限 r/min	重量 kg
CTHP 2	26	10	64	56	1800	0.6
CTHP 16	205	20	116	98	1500	3.2
CTHP 25	274	25	128.5	105	1500	4.5
CTHP 38	402	30	135	106	1000	5.4
CTHP 55	550	35	154	117	1000	7.2
CTHP 75	804	40	166.5	120	800	8.6
CTHP 130	1411	50	192	136	700	13.5
CTHP 207,X	1960	60	211	154	700	20.3
CTHP 350	3610	75	235	220	700	31.8
