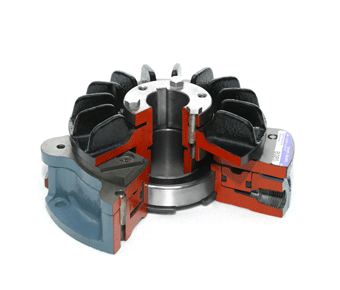

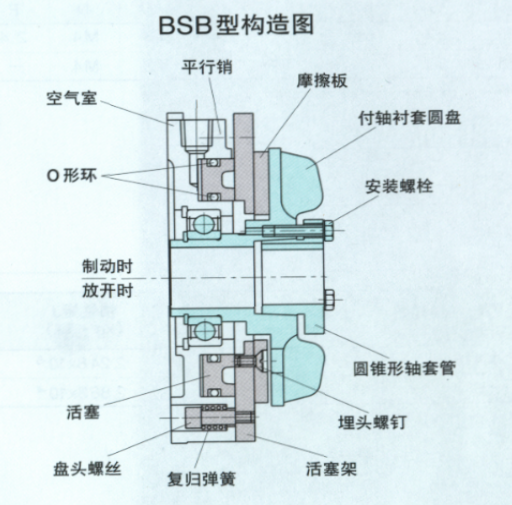

产品结构:
BSB型制动器使用带楔圆锥形轴套管往轴上安装,
拥有摩擦板可在保持机械设备原样的情况下进行交换的构造
靠安装在带轮毂圆盘上的冷却片来散发因摩擦而产生的热量
摩擦板是双切口对开式,通过带轮毂圆盘的孔,用螺丝刀把埋头螺钉取出来后即可交换摩擦板
BSB型 制动器 参数表 |
||||||
气动离合器 |
静摩擦扭(N.m) |
主要尺寸(mm) |
||||
型号 |
0.6MPa 时 |
内径 A |
外径 B |
离合器全长 C |
转数极限 r/min |
重量 kg |
BSB 5 |
53 |
25 |
150 |
68.5 |
3600 |
3.5 |
BSB 10 |
100 |
35 |
182 |
79.5 |
2800 |
6.6 |
BSB 20 |
216 |
50 |
228 |
96 |
2200 |
12 |
BSB 40 |
510 |
75 |
302 |
120 |
1800 |
25 |
BSB 65 |
636 |
75 |
350 |
134 |
1600 |
36 |
