DFE.QFE(HC系列）大型制动器

产品特点：
1、简单的活塞，气缸制造，转矩不受离心力影响，也不会因摩擦板的磨耗而降低。高速运转转矩稳定。
2、垫片为O形环，补修费用低，修理容易。
3、圆盘构造，高速不受离心力影响，转矩稳定
4、带散热片的构造，冷却效果大，转矩安定
5、滑动部是花键构造，顺畅的运动，连接放开的应答性良好
6、非石棉摩擦板是单元构造，空气流通好，冷却效果大，
7、低惯性，也适于高速时的停止

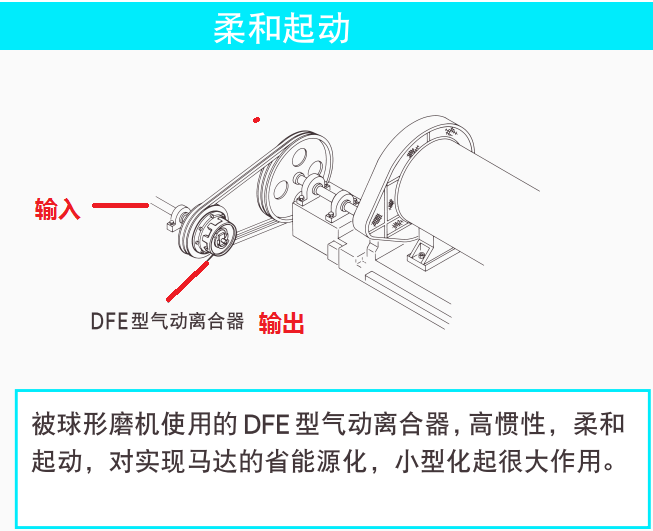

8、使用行业：制材机、转造机、橡胶成型机、各种冲床、剪断机械、搬送装置、锻压机械
9、安装事项：详见PDF “气动离合器&制动器”P68页

产品介绍
产品参数
应用案例

资料下载

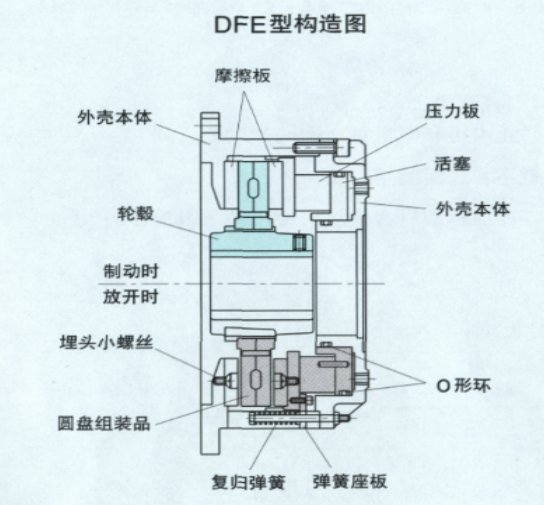

结构特点：

DFE.QFE型(HC系列) 制动器，如果把空气注入空气室，就会推动活塞

压力板被活塞挤压移动，圆盘和两侧的摩擦板接触

摩擦板片和外壳本体，圆盘和轮毂各自靠花键来实现顺畅的滑动

如果排出空气，靠复位弹簧来放开

DFE型(HC系列) 气动制动器参数表
大型气动制动器	静摩擦扭（N.m）0.6MPa 时		内径 A		外径 B	离合器全长 G	转数极限 r/min	重量 kg
型号	摩擦板 S	摩擦板 H	下孔（+0.050）	最大	外径 B	离合器全长 G	圆盘侧	重量 kg
DFE1150	1480	2160	25.4	60	406	162	2200	65
DFE1650	4350	6350	50.8	100	540	175	1500	114
DFE2200	8050	11750	63.5	150	686	184	1100	199
DFE2500	12600	18250	76.2	150	762	187	1000	246

QFE型(HC系列)气动制动器参数表
大型气动制动器	静摩擦扭（N.m）0.6MPa 时		内径 A		外径 B	离合器全长 G	转数极限 r/min	重量 kg
型号	摩擦板 S	摩擦板 H	下孔（+0.050）	最大	外径 B	离合器全长 G	圆盘侧	重量 kg
QFE1150	2960	4320	38.1	80	406	233	2200	92
QFE1650	8700	12700	50.8	125	540	246	1500	162
QFE2200	16100	23500	76.2	160	686	266	1100	292
QFE2500	25200	36500	88.9	160	762	266	1000	357
