DFB,QFB(HC)系列 弹簧制动器

1、靠弹簧来制动
2、停电及气压低时,自动进行制动。
3、圆盘构造。高速不受离心力影响,转矩稳定。
4、 附散热片构造,散热效果好。
5、滑动部的花键构造。运转顺畅,应答性好
6、 摩擦板的单元结构。使空气流动、冷却效果好
7、 低惯性,适用高速时的停止。
8、使用行业:输送机、制材机、制罐机械、制铁机械、一般产业机械
9、安装操作:详见PDF “气动离合器&制动器”P79页
  • 产品介绍
  • 产品参数
  • 应用案例
资料下载

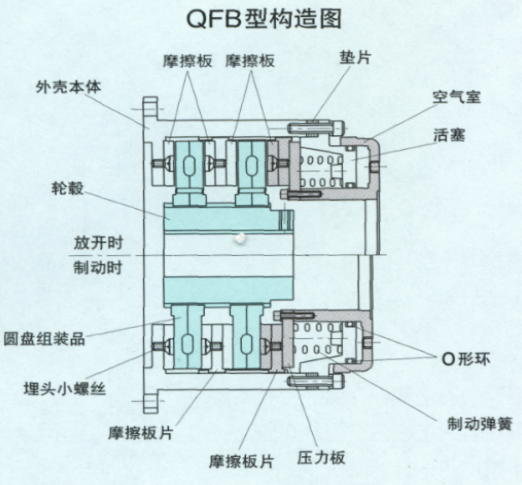

产品结构:

DFB,QFB制动器靠制动弹簧来制动,靠空气压来放开。

如果排除空气,空气室和压力板及摩擦片被制动弹簧挤压移动,圆盘和两侧的摩擦板接触。

摩擦板平和外壳本体、圆盘和轮毂各自靠花键来顺畅滑动。

如果向空气室内供给空气,压缩制动弹簧,摩擦板片发生异动,制动解除。



DFB型(HC系列)弹簧 制动器参数表

大型气动离合器

静摩擦扭(N.m)0.6MPa 时

内径 A

外径 B

离合器

全长G

转数极限 r/min

重量 kg

型号

摩擦板 S

摩擦板 H

下孔(+0.050

最大

圆盘侧

DFB 1150

1030

1470

25.4

60

406

200

2200

73

DFB 1650

3040

4310

50.8

100

540

200

1500

130

DFB 2200

5370

7650

63.5

150

686

222

1100

217

DFB 2500

9200

13100

76.2

150

762

225

1000

274





QFB 型(HC系列)弹簧 制动器参数表

大型气动离合器

静摩擦扭(N.m)0.6MPa 时

内径 A

外径 B

离合器

全长G

转数极限 r/min

重量 kg

型号

摩擦板 S

摩擦板 H

下孔(+0.050

最大

圆盘侧

QFB 1150

2060

2940

38.1

80

406

271

2200

100

QFB 1650

6080

8620

50.8

125

540

271

1500

178

QFB 2200

10740

15300

76.2

160

686

300

1100

310

QFB 2500

18400

26200

88.9

160

762

302

1000

385
