BTC型(卡钳型)

产品特点：
1、广域的转矩控制范（最大1：640）
2、自由的设计。
3、无需水冷，节省能源，降低成本。
4、应答性超群。
5、摩擦板交的交换，短时间内即可完成。
6、构造、安装均简单。
7、摩擦板是非石棉品，寿命长。

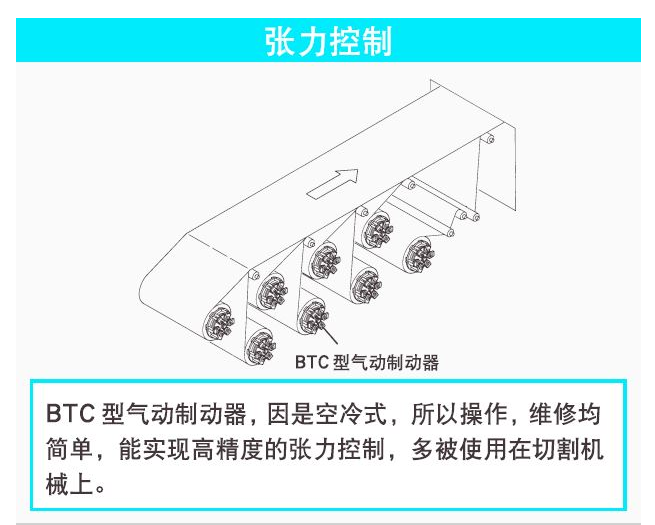

8、使用行业:层压机、切纸机、上胶机、金属加工机、刀具、各种印刷机
9、安装操作：详见PDF “气动离合器&制动器”P92页
因为是2枚圆盘搭配成台式额定圆盘构造，所以持有大的热容量和高性能的放热性

产品介绍
产品参数
应用案例

资料下载

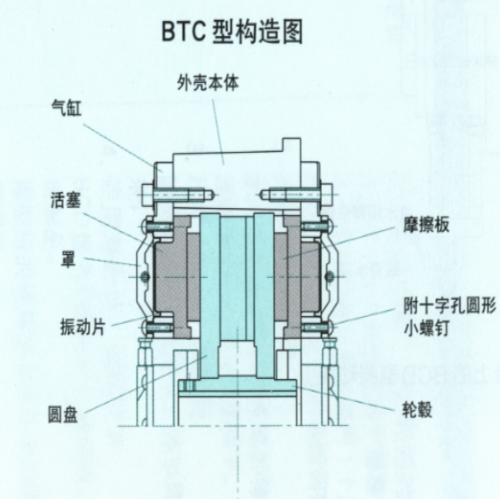

结构特点：

若加上空气压，振动片推压活塞，使摩擦板从两侧挤压圆盘。

因为是振动片方式，所以对于控制空气压的变化之反应很敏感，转矩也随之相应变化

因为是2枚圆盘搭配成台式额定圆盘构造，所以持有大的热容量和高性能的放热性

气动离合器	动摩擦扭（N.m）	主要尺寸（mm)
型号	0.6MPa 时	内径 A	外径 B	制动器高 C	转数极限 r/min	重量 kg
BTC 25,X	212	35	343	144	3000	25
BTC 35,X	492	60	444	144	2200	49
BTC 50,X	1000	100	597	144	1500	77
