BCH 卡钳型圆盘制动器

产品特点：
1、无需水冷，散热好，成本低。
2、广泛的转矩控制范围最大1:880
3、低惯性话.轻量化；回转器轻量，惯性低。
4、摩擦板的交换是以秒为单位计算的，更换简单，拉开保持销，不用工具即可更换。
5、应用行业：报纸轮转机、凹版、凸版轮转机，切纸机，印刷机
6、安装操作：详见PDF “气动离合器&制动器”P100页

产品介绍
产品参数
应用案例

资料下载

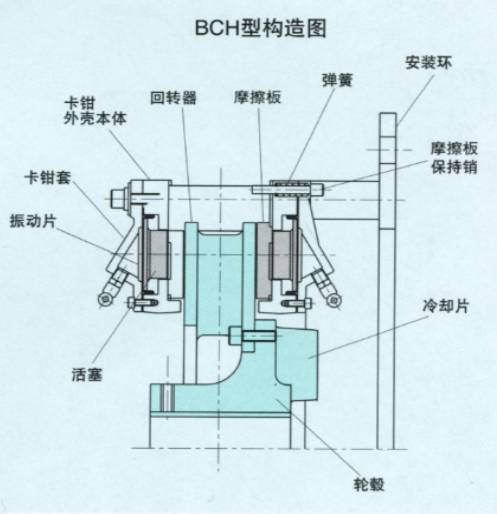

产品结构：

1.内装振动片的卡钳对于所控制空气压的变化，敏感应答，带来转矩的变化。

2.回转器，卡钳外周的散热片以轮毂的冷却片向外部放热的效率高，使热量不朝轴、轴承和制动器内散发，有着良好效率的，合理的设计。

3.回转器是因为冷气不断进入制动器，使得卡钳内周北配管的空压管及时得到冷却，避免了因过热而发生损伤。

4.摩擦板有摩擦板保持销来单手柄交换操作。

气动制动器	静摩擦扭（N.m）	主要尺寸（mm)
型号	0.6MPa 时	内径 A	外径 B	制动器高 C	转数极限 r/min	重量 kg
BCH 25	490	35	406	113	3500	38.3
BCH 30	708	40	452	163	3000	43.3
BCH 35	1099	50	528	214	3000	53.8
BCH 45	1764	75	622	316	2000	79.9
