DFE.QFE型(HC系列)大型离合器

产品特点：
1、简单的活塞，气缸构造，使转矩不受离心力影响，也不随摩擦片磨耗降低
2、垫片使用O型环，和管式相比修理较容易
3、圆盘式构造，使高速旋转不受离心力影响，形成安定转矩
4、附带散热片的构造，，冷却效果好，转距安定
5、滑动部是花键构造，使顺畅的运动，连接、放开的应答性很好
6、摩擦板为非石棉制品，其分隔开构造，使空气流动性好、冷却效果大。
7、低惯性，最适合于高速旋转时的连结
8、使用行业：锻压机械、车轮制造机械、抄纸机械、球星磨机、线圈加工机、搬送机械、各种冲床
9、安装事项：详见PDF “气动离合器&制动器”P51页

产品介绍
产品参数
应用案例

资料下载

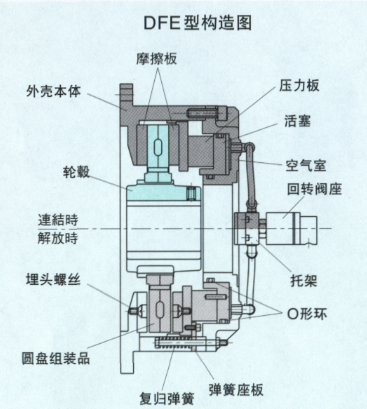

产品结构：

1、空气靠回转阀座通过托架，靠O型环作用进入到被密封的气缸内，挤压活塞。

2、压力板受到活塞挤压而移动，圆盘和两侧摩擦板发生接触。

3、摩擦板圆盘和外壳本体，圆盘和轮毂各自由花键作用产生顺畅滑动。靠复归弹簧排出空气.

DFE(HC系列单圆盘）型大型气动离合器参数表
大型气动离合器	静摩擦扭（N.m）0.6MPa 时		内径 A		外径 B	离合器全长 C	转数极限 r/min		重量 kg
型号	摩擦板 S	摩擦板 H	下孔（+0.050	最大	外径 B	离合器全长 C	圆盘侧	外壳本体测	重量 kg
DFE1150	1480	2160	25.4	60	406	278	2200	1600	65
DFE1650	4350	6350	50.8	100	540	337	1500	1200	114
DFE2200	8050	11750	63.5	150	686	348	1100	900	199
DFE2500	12600	18250	76.2	150	762	349	1000	800	246

QFE(HC系列双圆盘）型大型气动离合器参数表
大型气动离合器	静摩擦扭（N.m）0.6MPa 时		内径 A		外径 B	离合器全长 C	转数极限 r/min		重量 kg
型号	摩擦板 S	摩擦板 H	下孔（+0.050	最大	外径 B	离合器全长 C	圆盘侧	外壳本体测	重量 kg
QFE1150	2960	4320	38.1	80	406	350	2200	1600	92
QFE1650	8700	12700	50.8	125	540	508	1500	1200	162
QFE2200	16100	23500	76.2	160	686	648	1100	900	292
QFE2500	25200	36500	88.9	160	762	730	1000	800	357
